Module Camera tích hợp wifi và bluetooth ESP32-CAM

Giới thiệu Module Camera tích hợp wifi và bluetooth ESP32-CAM

Sản phẩm bao gồm: Module Camera tích hợp wifi và bluetooth ESP32-CAM

PHÂN LOẠI:
- LOẠI Ai-ThinKer
- LOẠI DOIT

ỨNG DỤNG:

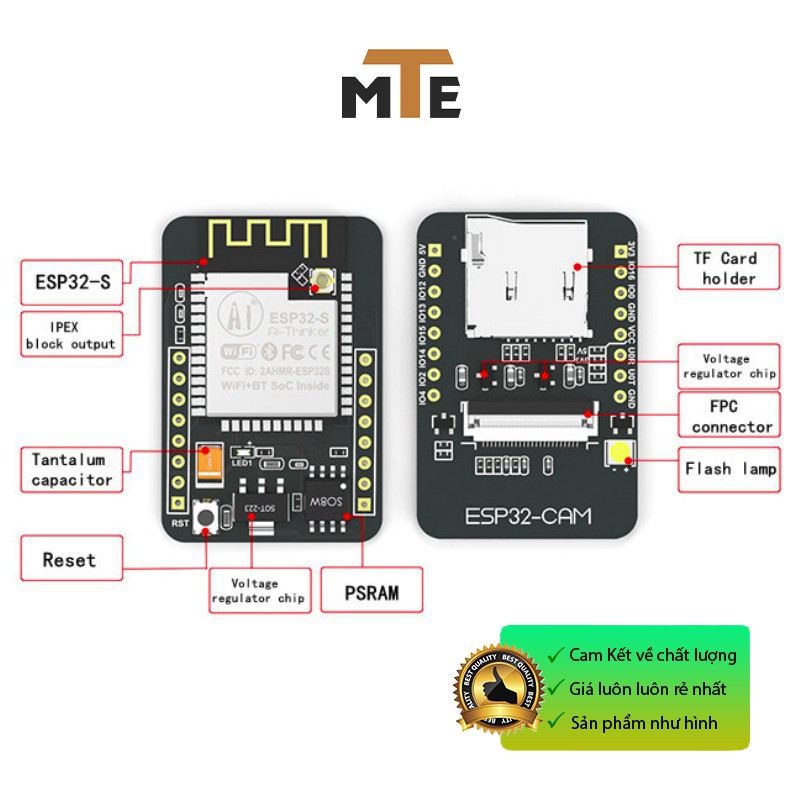

Module Camera tích hợp wifi + bluetooth ESP32-CAM là mạch tích hợp với bộ xử lý chính là module ESP32 + Camera OV2640 được sử dụng trong các ứng dụng truyền hình ảnh, xử lý ảnh qua Wifi, Bluetooth hoặc các ứng dụng IoT

ESP32-CAM có một module camera cỡ nhỏ có thể hoạt động như một hệ thống độc lập với kích thước 27x40.5x4.5mm và dòng ở chế độ deep sleep lên đến 6mA.
ESP32-CAM được đóng gói DIP-16 (Dual In-line Package) và có thể được lắp trực tiếp vào bo mạch chủ, cung cấp cho khách hàng chế độ kết nối với độ tin cậy cao, thuận tiện cho việc ứng dụng trong các thiết bị IoT khác nhau.
Module cần phải được lập trình với ESP-IDF và không hỗ trợ Arduino IDE.


THÔNG SỐ KỸ THUẬT:
- Điện áp cung cấp: 5V
- SPI Flash: Mặc định 32MB
- RAM: 520KB SRAM + 4MB PSRAM
- Bộ nhớ ngoài: Khe cắm thẻ micro SD lên đến 4GB
- Bluetooth: Chuẩn Bluetooth 4.2 BR/EDR và BLE
- WiFi: 802.11 b/g/n
- Interface: UART, SPI, I2C, PWM
- IO Port: 9
- Tốc độ truyền UART: 115200bps (Mặc định)
- Camera
+ Đầu nối FPC
+ Hỗ trợ camera OV2640 (bán kèm theo board) hoặc camera OV7670
+ JPEG (chỉ hỗ trợ OV2640), BMP, GRAYSCALE
+ Đèn led

- Dải quang phổ: 2412 ~2484MHz
- Antenna: Onboard PCB antenna, gain 2dBi
- Bảo mật: WPA/WPA2/WPA2-Enterprise/WPS
- Nhiệt độ hoạt động: -20 ℃ ~ 85 ℃
- Môi trường bảo quản:-40 ℃ ~ 90 ℃ , < 90%RH

Chú ý:
- Đảm bảo công suất đầu vào của module tối thiểu là 5V/2A, nếu không hình ảnh sẽ có hiện tượng bị gợn sóng nước.
- Pin GPIO32 của ESP32 điều khiển nguồn điện của camera. Khi camera hoạt động, kéo pin GPIO32 xuống mức thấp.
- Vì IO0 được kết nối với XCLK của camera, do đó để trống IO0 nếu sử dụng.


TÀI LIỆU:
Schematic: #LINK https://github.com/SeeedDocument/forum_doc/blob/master/reg/ESP32_CAM_V1.6.pdf
Cài đặt ESP-IDF: #LINK https://esp32.vn/idf/install.html
ESP32 Datasheet: #LINK https://www.espressif.com/sites/default/files/documentation/esp32_datasheet_en.pdf
ESP32-CAM datasheet: #LINK https://datasheet.lcsc.com/szlcsc/Ai-Thinker-ESP32-CAM_C277946.pdf
OV2640 Camera Datasheet: #LINK http://wiki.ai-thinker.com/_media/esp32/docs/ov2640_ds_1.8_.pdf
ESP32_CAMERA_QR: #LINK https://github.com/donny681/ESP32_CAMERA_QR
esp32-cam-demo: #LINK https://github.com/igrr/esp32-cam-demo
ESP32CameraI2S: #LINK https://github.com/bitluni/ESP32CameraI2S
ESP32 Pin List: #LINK http://wiki.ai-thinker.com/_media/esp32/docs/esp32_chip_pin_list_en.pdf
